Свет в ячейке по вашим размерам

Печатаем рассеиватель под конкретный потолок: ячейка от 30 до 200 мм, пять фактур, логотип заказчика в свете. Пресс-форма не нужна — значит нет доплаты за оснастку и нет минимальной партии.

3–20 Вт: мощность модуля
600–2400 лм: световой поток
30–200: ячейка, мм
5 лет: гарантия

ПЛАН ПОТОЛКА ГРИЛЬЯТО

ЯЧЕЙКА 100×100М 1:20

КЛИКНИТЕ ПО ЯЧЕЙКЕ — СВЕТИЛЬНИК ЗАГОРИТСЯ

Чего не делают другие

Ваш логотип светится в потолке

Логотип печатается внутри рассеивателя — это не плёнка и не наклейка, его нельзя стереть или отклеить. Выключенный светильник выглядит обычной ячейкой, включённый показывает ваш знак.

Работает там, где потолок видит клиент: шоурумы, автосалоны, магазины, зоны приёма. Пришлите файл — покажем макет до заказа.

Прислать логотип

Светильник с логотипом заказчика, встроенный в ячейку потолка Грильято — Логотип заказчика в ячейке 100 × 100

Свет и ресурс

Рассеиватель и радиатор под задачу

Фактура решает, каким свет выглядит в помещении. Радиатор решает, сколько светильник проживёт.

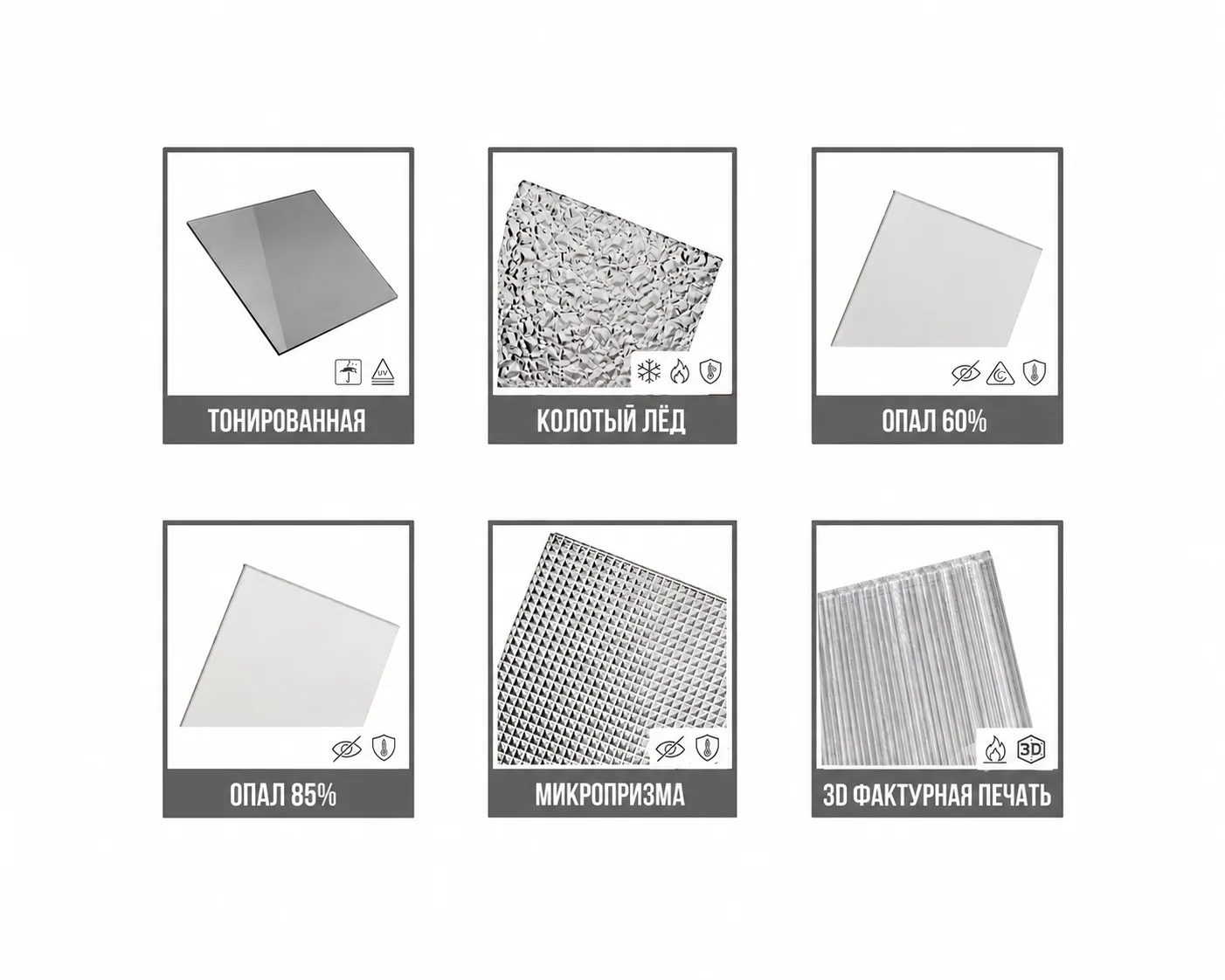

Пять фактур на выбор

Опал 85% — ровный мягкий свет для офисов. Микропризма — без блика на мониторах. Колотый лёд — фактура играет на свету, для холлов. Тонированная — незаметна в тёмном потолке. 3D-печать — любой узор или ваш логотип.

Алюминий против нагрева

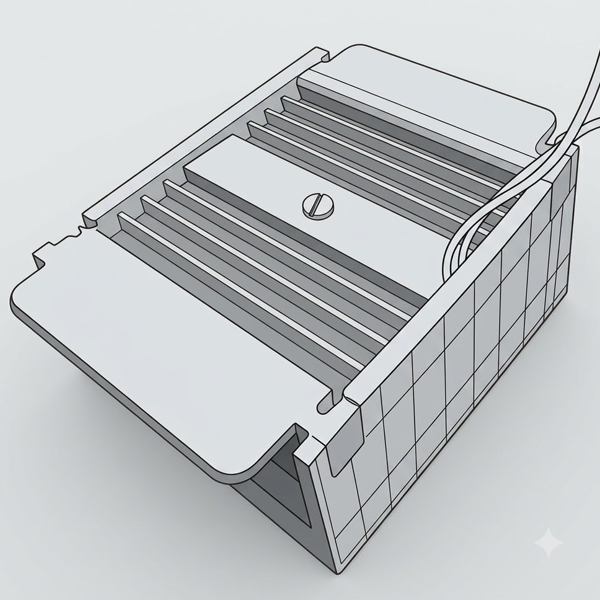

Корпус светильника: алюминиевое основание с рёбрами теплоотвода

Основание — алюминиевый радиатор с рёбрами. Светодиод умирает не от времени, а от перегрева: в пластиковом корпусе он тускнеет за пару лет. Здесь тепло уходит в металл, поэтому 50 000 часов — это расчёт, а не обещание.

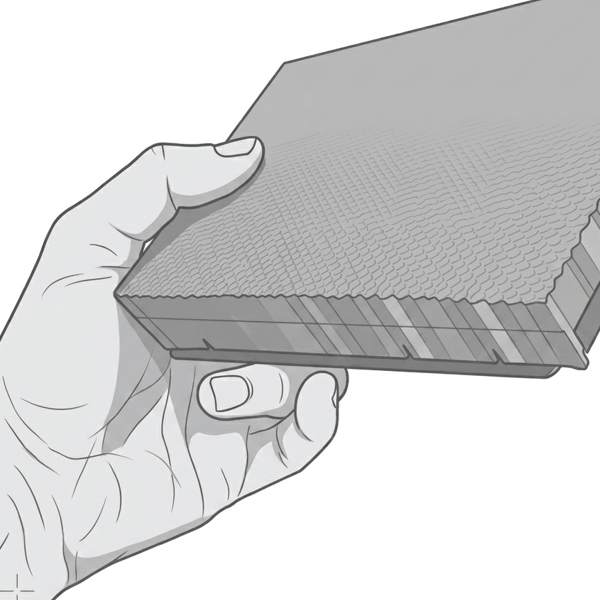

Модуль светильника с фактурным рассеивателем в руке

Размер ячейки

Под ячейку любого размера

Ходовые 50 и 100 мм отгружаем со склада. Нестандарт печатаем без пресс-формы: сделаем даже один модуль под ячейку 63 мм, без доплат и минимальной партии.

Мелкие 30–50 мм

Средние 60–100 мм

Крупные 120–200 мм

Замерьте ячейку — подберём размер

Модели и цены

Цена известна сразу

VIGNA - Светильник под грильято с ячейкой 100 на 100 база 15мм

1000 рублей

Мощность модуля: 8 Вт
Световой поток: 1000 лм
В комплекте: От 1 до 7 модулей
Цветовая температура: 3000/4000/5000 K
Индекс цветопередачи: Ra 90
Коэффициент пульсации: менее 2 %
Напряжение: 180–264 В, 50/60 Гц
Степень защиты: IP20
Ресурс: 50 000 ч
Гарантия: 5 лет
Драйвер: Выносной
Размер ячейки: 100 мм

Запросить оптовую цену

VIGNA - Светильник под грильято с ячейкой 50 на 50 база 10мм

650 рублей

Мощность модуля: 3 Вт
Световой поток: 400 лм
В комплекте: От 1 до 12 модулей
Цветовая температура: 3000/4000/5000 K
Индекс цветопередачи: Ra 90
Коэффициент пульсации: менее 2 %
Напряжение: 180–264 В, 50/60 Гц
Степень защиты: IP20
Ресурс: 50 000 ч
Гарантия: 5 лет
Драйвер: Выносной
Размер ячейки: 50 мм

Запросить оптовую цену

VIGNA - Светильник под грильято с ячейкой 200 на 200 база 15мм

2700 рублей

Мощность модуля: 22 Вт
Световой поток: 2600 лм
В комплекте: От 1 до 2 модулей
Цветовая температура: 3000/4000/5000 K
Индекс цветопередачи: Ra 90
Коэффициент пульсации: менее 2 %
Напряжение: 180–264 В, 50/60 Гц
Степень защиты: IP20
Ресурс: 50 000 ч
Гарантия: 5 лет
Драйвер: Выносной
Размер ячейки: 200 мм

Запросить оптовую цену

VIGNA - Светильник под грильято с ячейкой 50 на 50 база 15мм

650

Мощность модуля: 3 Вт
Световой поток: 400 лм
В комплекте: От 1 до 12 модулей
Цветовая температура: 3000/4000/5000 K
Индекс цветопередачи: Ra 90
Коэффициент пульсации: менее 2 %
Напряжение: 180–264 В, 50/60 Гц
Степень защиты: IP20
Ресурс: 50 000 ч
Гарантия: 5 лет
Драйвер: Выносной
Размер ячейки: 50 мм

Запросить оптовую цену

Монтаж

Три действия на объекте

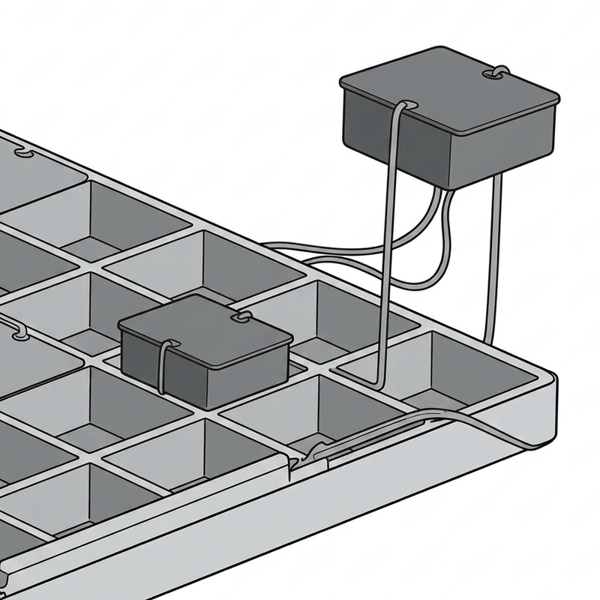

Модули в ячейках потолка и выносной драйвер над ним

Поставьте модули в ячейки

Крепёж не нужен: модуль ложится на профиль потолка. Переставить можно руками, не разбирая потолок.

Соедините модули шлейфом

Клеммы Wago в комплекте, схема подключения — в коробке. Электрику не нужны пояснения.

Подключите блок питания

Один выносной драйвер питает группу модулей: меньше блоков в потолке — меньше точек отказа.

Смонтировано

Объекты

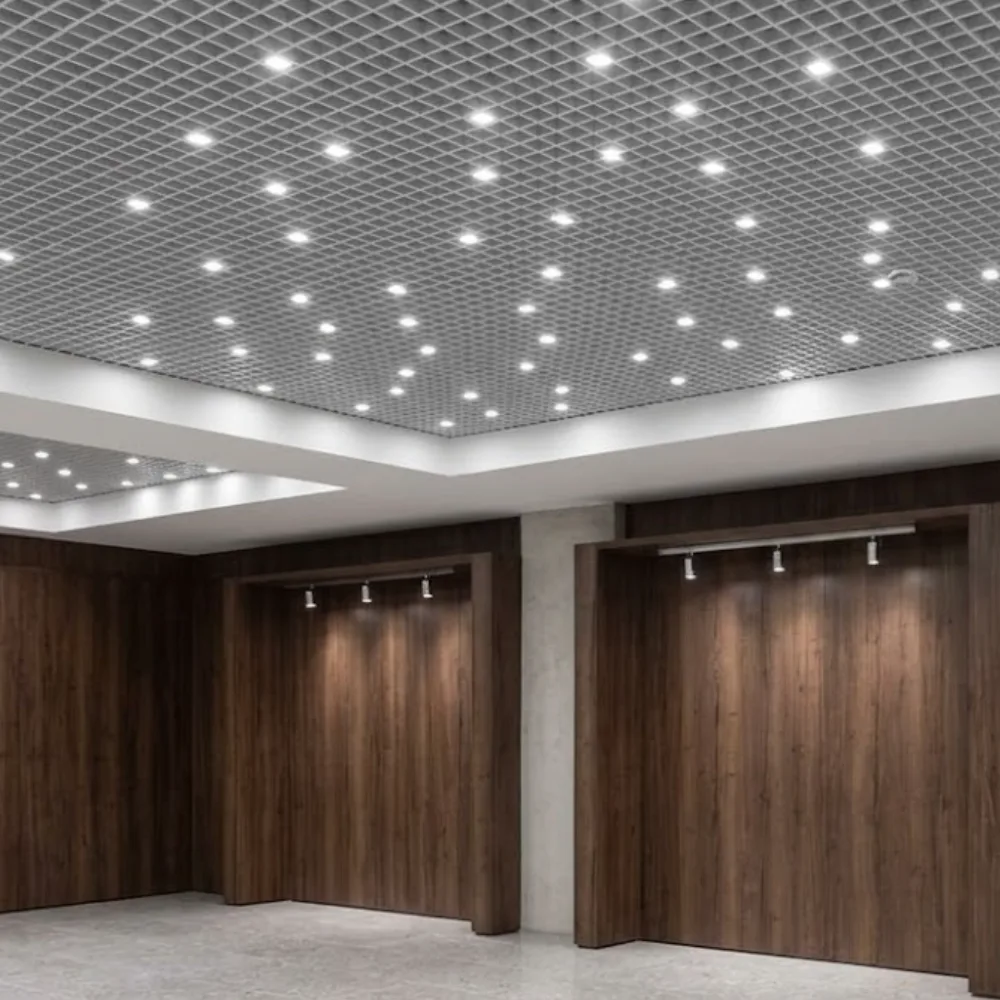

Потолок Грильято со светильниками в холле министерства — Министерство земельного хозяйства, Холл 1 этажа Ячейка 50 × 50

Потолок Грильято со светильниками в торговом зале — Магазин автозапчастей и масел "Итико" Ячейка 100 × 100

Расчёт

Сколько нужно светильников

Введите площадь — посчитаем количество модулей по нормам освещённости. Точный светотехнический расчёт с раскладкой по потолку сделает инженер: бесплатно, в течение рабочего дня.

1 · Помещение

Ширина, мДлина, м

Высота установки светильников, м

От пола до плоскости потолка, а не до перекрытия над ним.

Тип помещения

Норма, лкМерить на

2 · Поправки на условия×1,00

Отметьте всё, что относится к объекту. Базовый расчёт принимает светлый офис: потолок 70 %, стены 50 %, пол 20 %.

Тёмные или зеркальные стеныОтражение стен падает с ~50 % до 10–20 %. Зеркала и панорамное остекление диффузно не переотражают×1,25Чёрный потолок или чёрный профиль ГрильятоОтражение потолка с ~70 % до ~20 % — теряется главный переотражатель×1,15Тёмный полТёмная плитка, наливной пол, ковролин×1,05Узкий коридор, открытые торцы и проёмыСама узость уже учтена индексом помещения — здесь только свет, уходящий в проёмы×1,10Стеллажи или оборудование выше 1,5 мВертикальные ряды затеняют проходы, метод коэффициента использования этого не видит×1,30Запылённое или производственное помещениеПовышенный коэффициент запаса: загрязнение рассеивателя между чистками×1,15Светлая отделка: белые стены и потолокСвежая покраска, светлый потолок — переотражение работает лучше табличного×0,92

3 · Ячейка Грильято

Размер ячейки, мм

Ходовой размер, отгружаем со склада.

4 · Модель светильника

Световой поток: 1000 лм
Мощность модуля: 8 Вт
Отдача: 125 лм/Вт
Цена за модуль: 1000 ₽

Остальные характеристики

Цветовая температура: 3000/4000/5000 K
Цветопередача: Ra 90
В комплекте: От 1 до 7 модулей
Штатная ячейка: 100 мм

План потолка · ячейка 100 мм

Кликните по ячейке — светильник загорится · протяните, чтобы поставить ряд

40,0Площадь помещения, м²

27Требуется модулей по норме 300 лк на столе

0Размещено на плане

0На столе, 0,8 м, лк · норма

0На полу, лк · справочно

0Установленная мощность, Вт

0,0Удельная мощность, Вт/м²

ручнаяШаг раскладки, м

0Стоимость модулей, ₽

Спецификация

Позиция	Кол-во	Сумма
VIGNA - Светильник под грильято с ячейкой 100 на 100 база 15ммячейка 100 мм · 1000 лм · 8 Вт	0 шт	0 ₽
Итого	0 Вт	0 ₽

Как считалось

Метод коэффициента использования: N = E · S · Kз · z / (Ф · η)
Светильники на высоте 3,00 м над полом. До стола 0,8 м остаётся 2,20 м, до пола — 3,00 м
Индекс помещения: на столе i = 1,40 → η = 0,55, на полу i = 1,03 → η = 0,49
Kз = 1.1 (светодиод, чистое помещение), z = 1.1 — показанная освещённость минимальная, средняя выше примерно на 10 %
Поправки не выбраны: принят светлый офис, отражение 70/50/20, КСС Д
Предельный шаг по равномерности: 3,3 м (1,5 · h). Раскладка ручная
Светильники не расставлены — нажмите «Автоматическая расстановка» или кликайте по ячейкам

Заявка

Пришлём расчёт и цену

Напишите размер ячейки и количество — ответим ценой и сроком отгрузки. Нужен образец? Отправим, чтобы вы увидели свет своими глазами до заказа.

+7 927 433-60-30 WhatsApp Telegram

Проверить расчёт у инженера

Раскладка на плане — предварительная оценка по нормам освещённости. Пришлите размеры или планировку: сделаем точный светотехнический расчёт и вернём с раскладкой по потолку. Бесплатно, в течение рабочего дня.
